Il sistema radiante a soffitto

Il soffitto radiante è di casa



Il comfort non deve conoscere pause durante l’arco dell’anno, anche se con il variare delle stagioni cambiano le esigenze percepite.
Le stagioni calde portano con sé la forte esigenza di difendersi dalle elevate temperature esterne, creando un piacevole microclima in ambiente, dato da temperature non troppo elevate ma nemmeno troppo fredde.
Accanto alle soluzioni a pavimento sono state sviluppate innovative soluzioni a soffitto, che garantiscono buoni risultati nel riscaldamento invernale e che danno un’ottima performance anche nel raffrescamento estivo
Sono abbinate a speciali macchine di deumidificazione/deuclimatizzazione che evitano l’insorgere di condensa, mantenendo costantemente sotto controllo l’umidità, e che svolgono l’importante funzione di ricircolo dell’aria in ambiente.



impianto radiante a soffitto per la casa, ufficio, terziario, appartamenti e condomini




Il comfort cambia prospettiva






La climatizzazione naturale



Un ambiente confortevole e salutare è un luogo dove è possibile svolgere in maniera ottimale tutte le nostre attività giornaliere, senza subire cali di efficienza (affaticamento, perdita di concentrazione, ecc.) causati da un clima sgradevole. È infatti dimostrato che un clima gradevole, caldo in inverno e fresco in estate, abbia effetti positivi sul nostro organismo.

Per la sua uniformità di distribuzione del calore nelle stagioni invernali quanto del freddo in quelle estive, l’impianto radiante è una fonte invisibile e silenziosa di benessere

Il radiante è un sistema che permette appunto, grazie al passaggio di acqua all’interno di tubazioni disposte a circuito, di riscaldare o raffrescare un ambiente per mezzo dell’irraggiamento di una superficie. Come succede con il sole, che propaga il suo calore per irraggiamento, avremo, all’interno dell’ambiente, un clima uniforme e ben distribuito. Di fatto non accade col funzionamento di un classico radiatore o fancoil, che riscaldando o raffrescando l’aria in prossimità, generando moti convettivi che movimentano l’aria e creano zone poco uniformi di temperatura.




Il corretto scambio termico tra il nostro organismo e l’ambiente circostante, che avviene prevalentemente (46%) per irraggiamento, determina la nostra sensazione di benessere ed è condizionato dalla temperatura media radiante e dell’aria, dall’umidità relativa e dalla velocità dell’aria.

46% scambio per irraggiamento

Scambio per irraggiamento

33% scambio convettivo

Scambio convettivo

21% scambi latenti

Scambi latenti (respirazione / sudorazione)




Comfort e risparmio energetico



L’esigenza sempre più frequente di abitare in ambienti sani e confortevoli, la crescente limitazione dei consumi energetici e la volontà di ridurre progressivamente le emissioni inquinanti sono i presupposti che oggigiorno indirizzano la scelta verso l’utilizzo della tecnologia radiante. Infatti, la costruzione di nuovi edifici maggiormente isolati, la riqualificazione degli esistenti, lo sviluppo di normative atte a regolamentare l’installazione delle superfici radianti e le rese in riscaldamento che in raffrescamento, hanno reso possibile l’utilizzo di sistemi radianti con basse temperature di mandata che hanno portato così al miglioramento del benessere termico e la riduzione dei consumi energetici.

















SOFFITTO RADIANTE   FANCOIL   RADIATORE
Riscaldamento invernale con pannelli radianti a soffitto   Riscaldamento invernale fancoil aria   Riscaldamento invernale con termosifoni

Raffrescamento estivo estate pannelli radianti a soffitto   Raffrescamento estivo estate fancoil aria

Le immagini descrivono, in maniera indicativa, come il radiante a soffitto, sia in riscaldamento che in raffrescamento, trasmetta uniformemente il caldo nei periodi invernali quanto il fresco in estate.




Obiettivo benessere!




  Il sistema silenzioso ed invisibile, che assicura il tuo
  benessere senza interruzioni 365 giorni l’anno,
  d’inverno come d’estate.




SOFFITTO   DISTRIBUZIONE   REGOLAZIONE   TRATTAMENTO ARIA
  distribuzione performante command mix per impinato radiante   regolazione intelligente impianro radiante da centralina domotica smartcomfort   trattamento aria e deumidificatori per impianti radianti


Il soffitto radiante garantisce temperature uniformi e assenza di aria in movimento, creando così un equilibrio termico perfetto. Caratterizzato da una bassissima inerzia termica il sistema a soffitto, inoltre, consente un’immediata messa in funzione dell’impianto sia nel riscaldamento invernale che nella climatizzazione estiva.



Per la migliore efficienza del sistema radiante è fondamentale disporre di un sistema di distribuzione performante e funzionale. L’acqua calda (inverno) e fredda (estate) arriva dal generatore alle serpentine dei tubi posati a pavimento o a soffitto/parete attraverso dei collettori che regolano in modo equilibrato il flusso e garantiscono in ogni istante la massima portata e la perfetta tenuta.



L’anima di un impianto radiante è il sistema che ne regola il funzionamento. Nell’era della tecnologia smart, la soluzione integrata Smartcomfort ottimizza le prestazioni dell’impianto radiante, riducendone al minimo i consumi. Attraverso un’unica interfaccia-utente gestisce tutti gli aspetti del comfort: riscaldamento, raffrecamento e
trattamento aria.



Respirare aria salubre, filtrata e deumidificata è un aspetto importante del benessere abitativo.
Per questo motivo
Eurotherm ha sviluppato dei sistemi per il trattamento dell’aria ottimizzati per gli impianti radianti,  Sono macchine perfettamente integrate nell’ambiente, che svolgono una funzione di deumidificazione, controllo temperature di comfort e ricambio d’aria.






Ristrutturare con il soffitto radiante





Intervenendo sull’involucro e sull’impiantistica, la ristrutturazione dell’attico ha avuto come obiettivo principale il miglioramento delle prestazioni energetiche e del comfort indoor. I vecchi radiatori sono stati sostituiti da più efficiente impianto radiante: il sistema a soffitto Leonardo in riscaldamento e raffrescamento. Per la sua estrema versatilità si presta adeguatamente alla ristrutturazione e integrandosi perfettamente con l’ambiente, lascia totale libertà nella progettazione degli spazi e dell’arredo.

  ANALISI DELLA RISTRUTTURAZIONE CON SOFFITTO RADIANTE


Vecchio appartamento da ristrutturare
Ristrutturazione appartamento con soffitto radiante in cartongesso
Appartamento ristrutturato con soffitto radiante in cartongesso
appartamento da ristrutturare
AMBIENTE PREESISTENTE

CONSUMO ENERGETICO

COMFORT INDOOR STILE E FUNZIONALITÀ
POSA SISTEMA RADIANTE


RIMOZIONE VECCHIO IMPIANTO A RADIATORI

POSA DEL SOFFITTO RADIANTE LEONARDO

COPERTURA CON FINITURE
DI PREGIO E MASSIMA LIBERTÀ NELL’ARREDAMENT
O

AMBIENTE RIQUALIFICATO

CONSUMO ENERGETICO

COMFORT INDOOR

STILE E FUNZIONALITÀ


Grandi superfici, residenziale e terziario





Nel cuore di Merano, al posto dell’Hotel Bristol, lussuoso cinque stelle famoso nel dopoguerra, è stato costruito un grande centro polifunzionale con spazi per il commercio, uffici, ma anche tanti nuovi alloggi di qualità.

Si tratta di due grandi edifici collegati tra di loro da una piastra realizzata al piano terra e al primo piano, dove sono ubicati un grande supermercato e varie attività commerciali. All’interno del complesso sono stati posati gli impianti a soffitto - Leonardo 5,5 e Leonardo 3,5 ad alta efficienza per un totale di oltre 5.600 m2 di superficie.



impianto radiante a soffitto riscaldamento e raffrescamento appartamento   impianto radiante a soffitto riscaldamento e raffrescamento uffici

impianto radiante a soffitto riscaldamento e raffrescamento terziario   impianto radiante a soffitto riscaldamento e raffrescamento grandi superfici




SAPP e EASY-KLIMA: i soffitti metallici progettati a misura d’ambiente, sulle reali esigenze delle persone



SAPP e EASY-KLIMA è la linea di soffitti radianti modulari estremamente versatili in tutti gli ambienti.Comfort distribuito uniformemente su una superficie completamente attiva, velocità d’installazione, componentistica facilmente integrabile (illuminazione, bocchette aria, ecc.), eccellenti proprietà acustiche, struttura continua, rendono SAPP e EASY-KLIMA  i soffitti radianti ideali da impiegare in ambito lavorativo e nel terziario in genere.



SAPP soffitt metallico terziario   EASY-KLIMA soffitto metallico terziario
Soffitto radiante metallico
SAPP
  Soffitto radiante metallico
EASY-KLIMA
Scopri di più...   Scopri di più...




Soluzioni ad alta efficienza per il comfort indoor





Soffitto radiante Leonardo 10

Il sistema Leonardo 10 è composto da un pannello in cartongesso da 15 mm accoppiato a 35 mm di polistirene espanso per uno spessore totale di 50 mm.
Il pannello di cartongesso è completo
 di tubazione a 5 strati in polietilene con barriera all’ossigeno EVOH.
La tubazione MidiX Plus in polietilene resistente alle alte temperature, con interasse 10 cm, è disposta a serpentina con andamento serpeggiante in modo da massimizzare la superficie di scambio tra tubazione e cartongesso.

Vai al sistema Leonardo 10

1200x2000x50 mm 600x2000x50 mm



Soffitto radiante Leonardo 5,5 | idro

Il Il sistema Leonardo 5,5 è composto da un pannello in cartongesso da 15 mm accoppiato a 35 mm di polistirene espanso sinterizzato con grafite per uno spessore totale di 50 mm. Il pannello di cartongesso è completo di tubazione a 5 strati in polietilene con barriera all’ossigeno EVOH.
La tubazione MidiX Plus in polietilene resistente alle alte temperature, con interasse 5,5 cm, è disposta a serpentina con andamento serpeggiante in modo da massimizzare la superficie di scambio tra tubazione e cartongesso. Sistema disponibile nella versione idro con cartongesso resistente all’umidità.


Vai al sistema Leonardo 5,5

1200x2000x50 mm

600x2000x50 mm

1200x2000x50 mm IDRO 600x2000x50 mm IDRO



Soffitto radiante Leonardo Lux

Ancora più flessibilità progettuale con Leonardo Lux grazie al quale sarà possibile installare in maniera semplice e immediata sistemi di illuminazione, bocchette per il trattamento aria o altre tipologie d’impianto. Il pannello è infatti corredato di uno spazio appositamente studiato e ricavato nella zona centrale (1450x180 mm) per l’installazione impiantistica. Leonardo Lux è compatibile e integrabile con la gamma dei soffitti radianti Leonardo (escluso Leonardo RF 10 - RF 5,5) e, a parità di resa e portata, può sostituire un pannello Leonardo passo 5,5 cm.

Vai al sistema Leonardo Lux

1200x2000x50 mm

1450x180 mm






Soffitto radiante Leonardo 3,5

Il sistema Leonardo 3,5 è composto da un pannello in cartongesso da 15 mm accoppiato a 35 mm di polistirene espanso sinterizzato con grafite per uno spessore totale di 50 mm. Il pannello di cartongesso è completo di tubazione a 5 strati in polietilene con barriera all’ossigeno EVOH.
La tubazione MidiX Plus in polietilene resistente alle alte temperature, con interasse 3,5 cm, è disposta a serpentina.


Vai al sistema Leonardo 3,5

1200x2000x50 mm

600x2000x50 mm






Soffitto radiante Leonardo 3,5 alta resa

Il sistema Leonardo 3,5 è composto da un pannello in cartongesso con grafite da 10 mm accoppiato a 40 mm di polistirene espanso sinterizzato con grafite per uno spessore totale di 50 mm. Il pannello di cartongesso è completo di tubazione a 5 strati in polietilene con barriera all’ossigeno EVOH. La tubazione MidiX Plus in polietilene resistente alle alte temperature, interasse 3,5 cm, è disposta a serpentina.

Vai al sistema Leonardo 3,5 alta resa

1200x2000x50 mm

600x2000x50 mm






Soffitto radiante Leonardo RF

Il sistema Leonardo resistente al fuoco è composto da un pannello in cartongesso 15 mm accoppiato a 50 mm di fibra di vetro ad alta densità e classe di reazione al fuoco A2-s1, d0 secondo UNI EN 13501-1 per uno spessore totale di  65 mm. Il pannello di cartongesso è completo di tubazione a 5 strati in polietilene con barriera all’ossigeno EVOH. La tubazione MidiX Plus in polietilene resistente alle alte temperature, con interasse 5,5 o 10 cm, è disposta a serpentina con andamento serpeggiante in modo da massimizzare la superficie di scambio tra tubazione e cartongesso.

Vai al sistema Leonardo RF

1200x2000x65 mm
passo 10 cm


600x2000x65 mm
passo 10 cm


1200x2000x65 mm
passo 5,5 cm
600x2000x65 mm
passo 5,5 cm

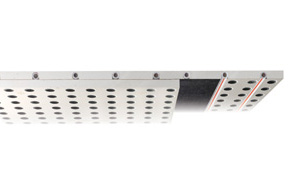

Soffitto radiante acustico

Il sistema soffitto acustico è composto da due pannelli accoppiati in cartongesso forato e feltro acustico da 12,5 mm per un totale di 25 mm. Il pannello di cartongesso è completo di tubazione a 5 strati in polietilene con barriera all’ossigeno EVOH. La tubazione MidiX Plus in polietilene resistente alle alte temperature, con interasse 6 cm, è disposta a serpentina e disposta nello spessore della lastra superiore.

Vai al sistema Leonardo acustico


1200x1980x25 mm

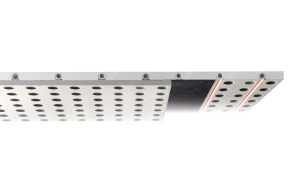

Soffitto radiante acustico alta resa

Il sistema soffitto acustico è composto da due pannelli accoppiati in cartongesso forato e feltro acustico da 12,5 mm e 10 mm, a vista, in grafite per un totale di 22,5 mm. Il pannello di cartongesso è completo di tubazione a 5 strati in polietilene con barriera all’ossigeno EVOH. La tubazione MidiX Plus in polietilene resistente alle alte temperature, con interasse 6 cm,  è disposta a serpentina e disposta nello spessore della lastra superiore.

Vai al sistema Leonardo acustico alta resa


1200x1980x22,5 mm
