Adattatore per condotto semirigido D90, per aumentare il numero di connessioni dei box di distribuzione

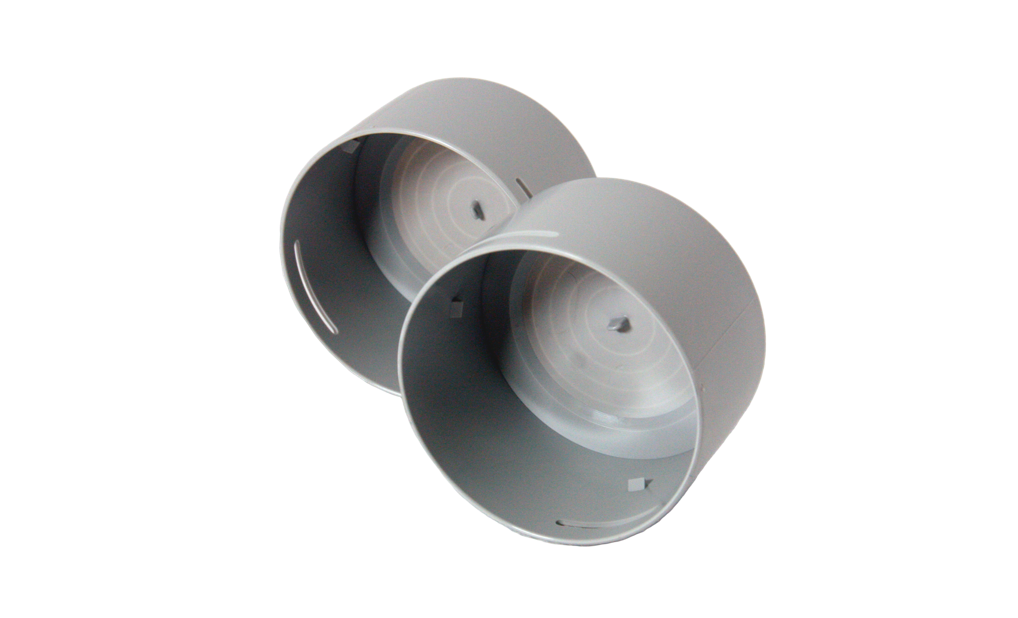

Adattatore per condotto semirigido D90 (Art. 7730008006) da installare nelle predisposizioni laterali dei box di distribuzione small, medium e large. In questo modo sarà possibile aumentare il numero di connessioni D90 e aumentare la capacità massima di portata di aria dei box. L’utilizzo degli adattatori richiede l’uso degli appositi anelli di tenuta (non a corredo - Art. 7730008005, qui) e anelli anti-sfilamento opzionali (non a corredo - Art. 7730008008, qui).

Ciascun adattatore è dotato di tre denti di bloccaggio per il condotto semirigido e di due fessure per l’alloggiamento ad incastro dell’eventuale anello anti-sfilamento. L'adattatore può essere utilizzato anche come regolatore: all’interno degli adattatori, si trova un diaframma rimuovibile con una serie di cinque setti pre-segnati a cerchi concentrici che può essere sfruttato come regolatore di portata. La perdita di carico localizzata causata dal restringimento ottenuto rimuovendo solo una parte dei setti determinerà una riduzione della portata nel condotto.
