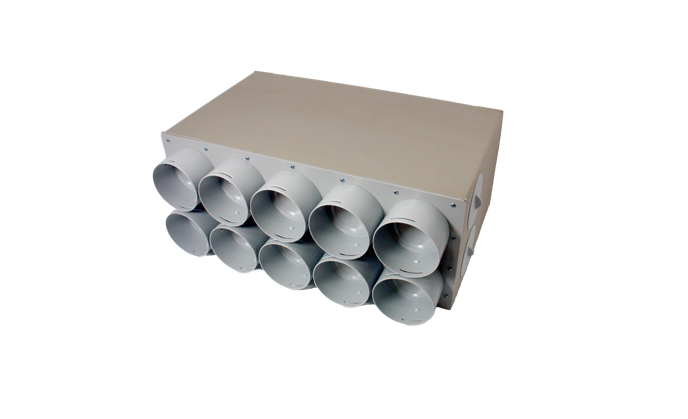

Il box di distribuzione raccorda un condotto principale (ad esempio di diametro D160) a più condotti secondari semirigidi D75 o D90. Il box può essere utilizzato:
▪️in un ramo di mandata ➤ l’aria proveniente da un condotto principale viene suddivisa in più condotti D75 o D90
▪️in un ramo di ripresa ➤ l’aria proveniente da più condotti D75 o D90 viene convogliata in un condotto principale
Il box di taglia large (Art. 7740009016) è utilizzabile con una portata di aria totale fino a circa 500 m3/h. Il box è realizzato in PVC anticondensa ed ha un lato completamente aperto con bordi pre-forati per l’installazione di una piastra di attacco. Il box è fornito con
▪️una piastra cieca premontata
▪️staffe di fissaggio e viti a corredo (escl. tasselli e barre filettate)
Questo box è multi-attacco, estendibile e reversibile, ed è infatti utilizzabile in decine di configurazioni differenti così da garantire la massima flessibilità rispetto alle più diverse esigenze di progetto e installazione.

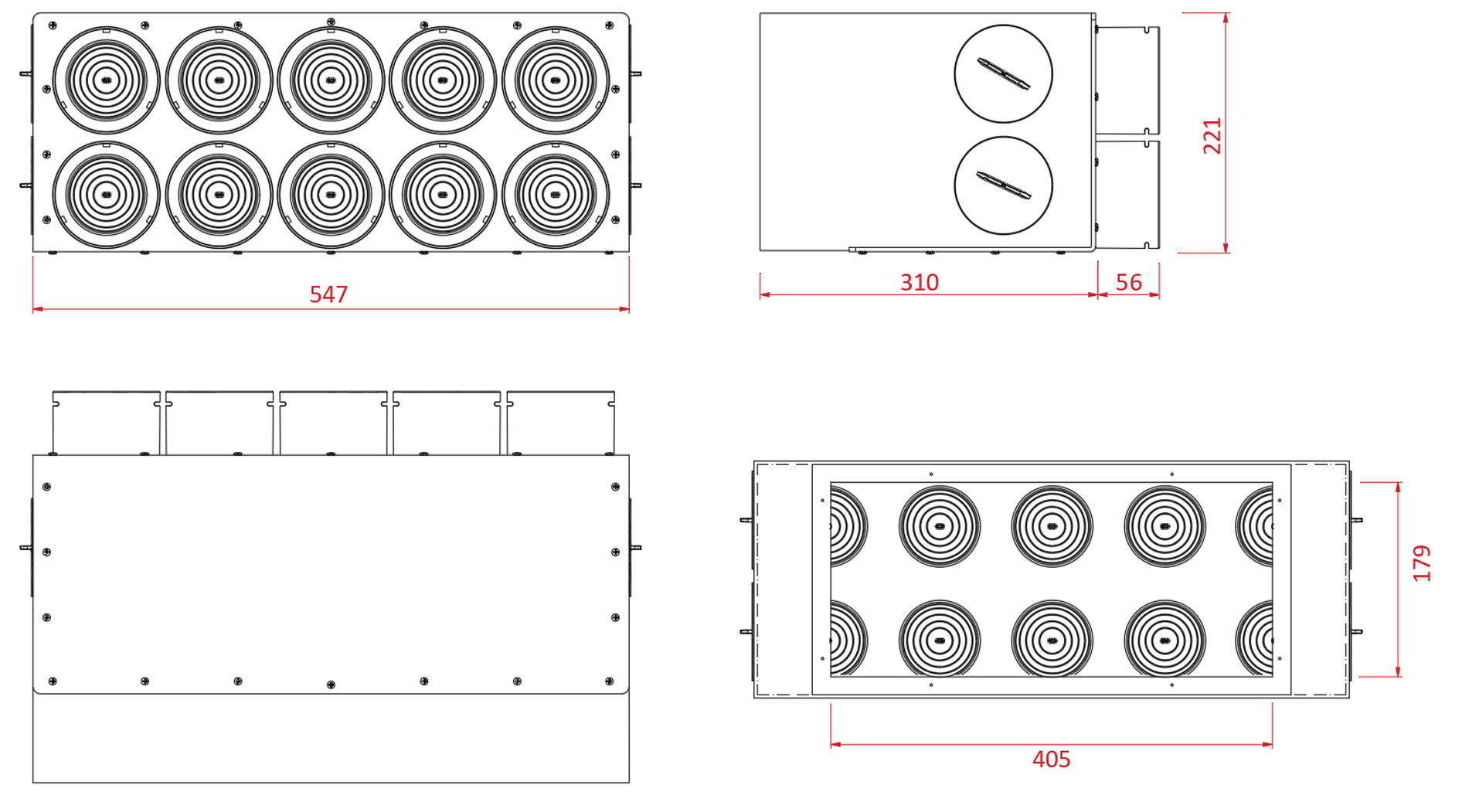

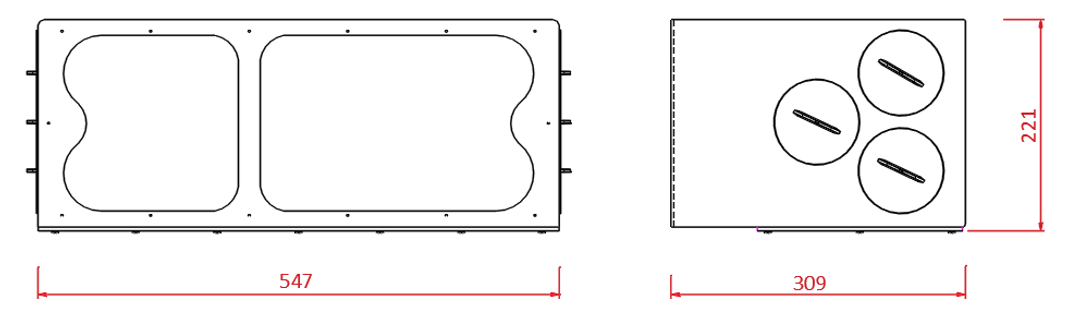

Dimensioni di box e accessori
Accessori

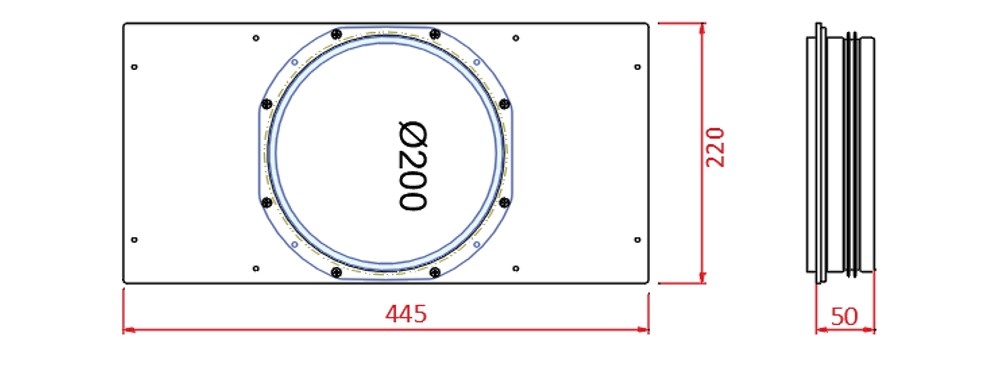

▪️Piastra frontale di attacco D125 (Art. 7740009012), D160 (Art. 7740009004), D200 (Art. 7740009005), 2xD160 (Art. 7740009003)
Piastra in PVC anticondensa di spessore 4 mm con collare D125/D160 avente guarnizione a doppio labbro per condotti flessibili. Provvista di guarnizione stesa lungo i bordi e viti di fissaggio. Dimensioni 445x220 mm.

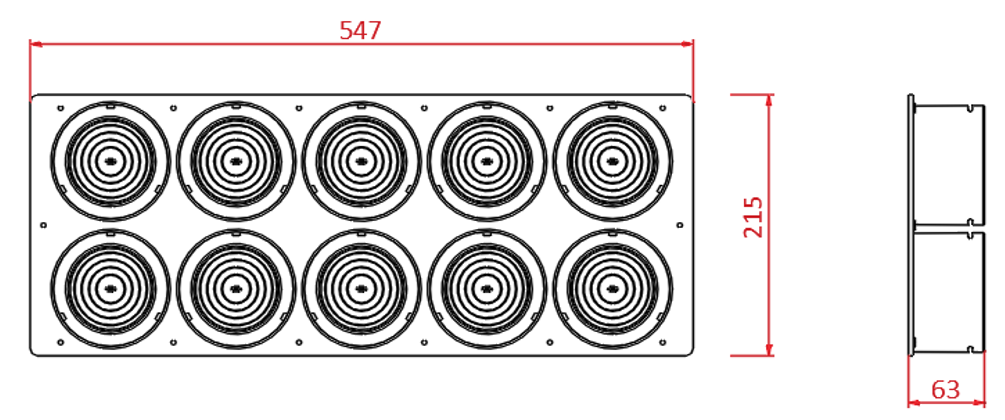

▪️Piastra di distribuzione 10x adattatori (D75: Art. 7740009017 e D90: Art. 7740009018)
Piastra in PVC anticondensa di spessore 4 mm con 10 adattatori per condotto semirigido D75 o D90 Eurotherm con un diaframma a setti concentrici. Provvista di guarnizione stesa lungo i bordi e viti di fissaggio. Dimensioni 547x215 mm.
▪️Adattatore D75 o D90, 2 pz (D75: Art. 7730008015 e D90: Art. 7730008006, qui)
Adattatore per condotto D75 o D90 Eurotherm, realizzato in polietilene (PE) da installare sul box di distribuzione per aumentare il numero di attacchi per condotto semirigido. Il fissaggio avviene avvitando l’adattatore sul filetto predisposto nel box. Dimensioni adattatore D99x59 mm (escl. filetto).
