Box di distribuzione SMALL & accessori, ovvero il raccordo ideale fra condotti primari e secondari (fino a 200 mc/h - config. standard)

  • Fino a 200 m3/h in configurazione standard
  • Dimensioni eccezionali: sotto i 20 cm di spessore
  • Design modulare: sono possibili centinaia di configurazioni
  • Avvolto in uno strato morbido per garantire una qualità superiore

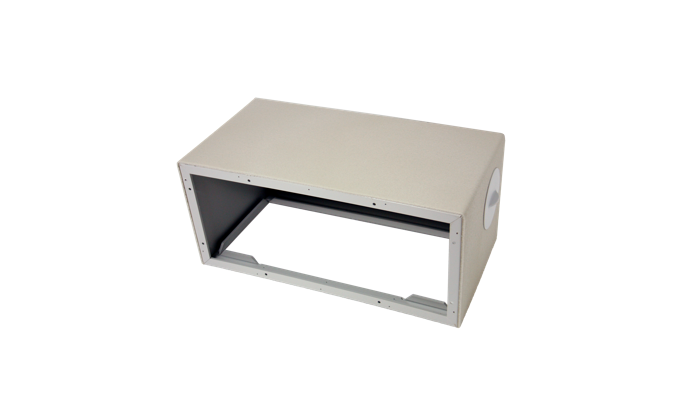

Box di distribuzione small Eurotherm

I box di distribuzione raccordano un condotto primario (ad esempio di diametro D160) a più condotti secondari di diametro D90. I box possono essere utilizzati:
▪️in un ramo di mandata ➤ l’aria proveniente da un condotto principale viene suddivisa in più condotti D90
▪️in un ramo di ripresa ➤ l’aria proveniente da più condotti D90 viene convogliata in un condotto principale

Il box di distribuzione small (Art. 7740009006) è utilizzabile con portate di aria totale fino a circa 200 m3/h con la possibilità di estendere fino a 300 m3/h. Il box è realizzato in PVC anticondensa con due lati opposti completamente aperti dotati di bordi pre-forati per l’installazione delle piastre e accessori. Il box è fornito con una piastra cieca premontata con interposta guarnizione, viti autofilettanti e staffe zincate per il fissaggio.

Il box small si basa sulla modularità, che ne consente l’uso in centinaia di configurazioni differenti e garantisce la massima flessibilità nella progettazione e nell'installazione. Il box è infatti multi-attacco, estendibile, reversibile e può essere equipaggiato di due accessori eccezionali: la griglia con filtro per renderlo un terminale, e il plenum acustico per migliorare le prestazioni sonore.



Dimensioni

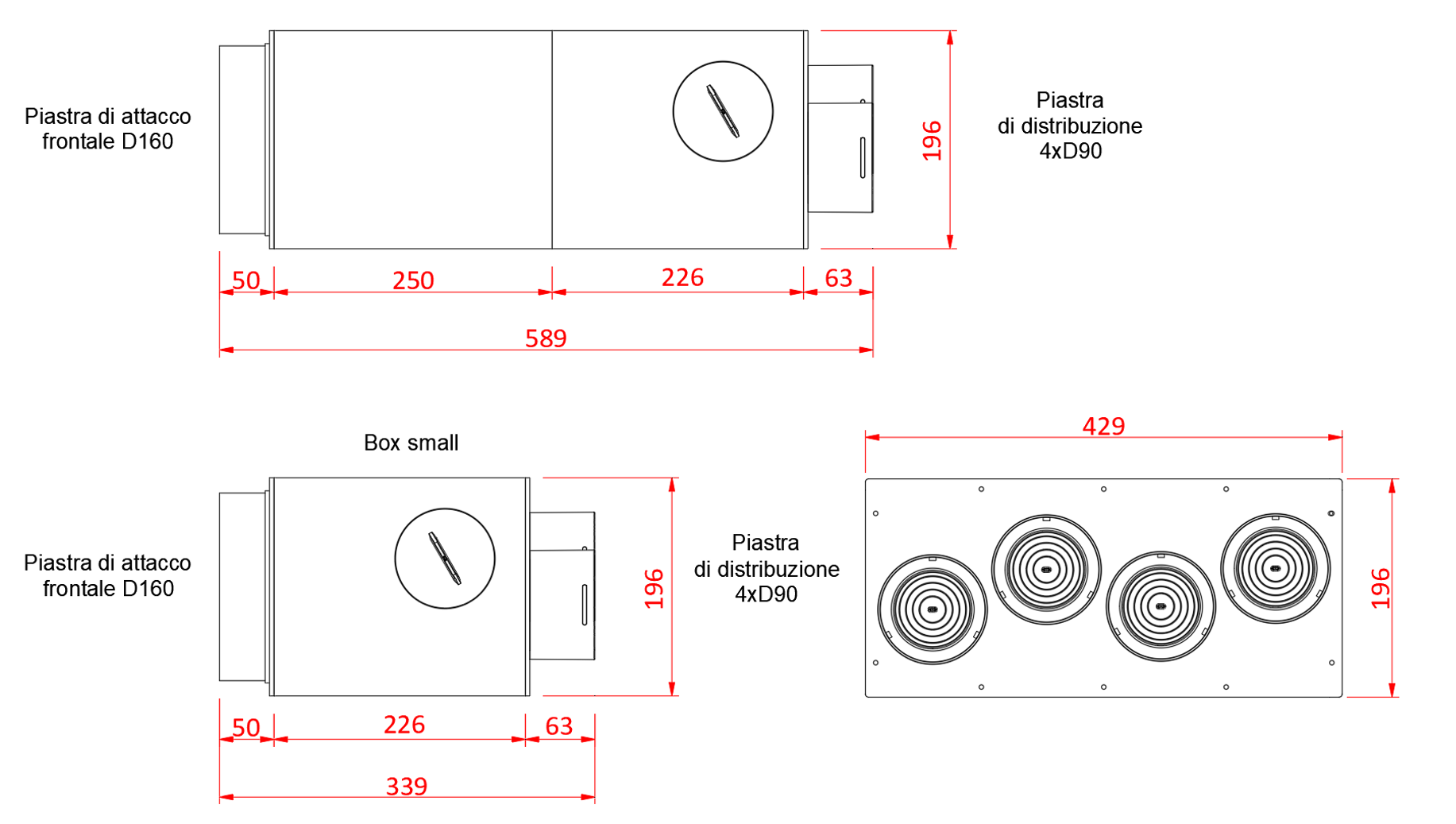

Box di distribuzione small con accessori (silenziatore, piastra d'attacco frontale e piastra di distribuzione)

Dimensioni box di distribuzione small Eurotherm

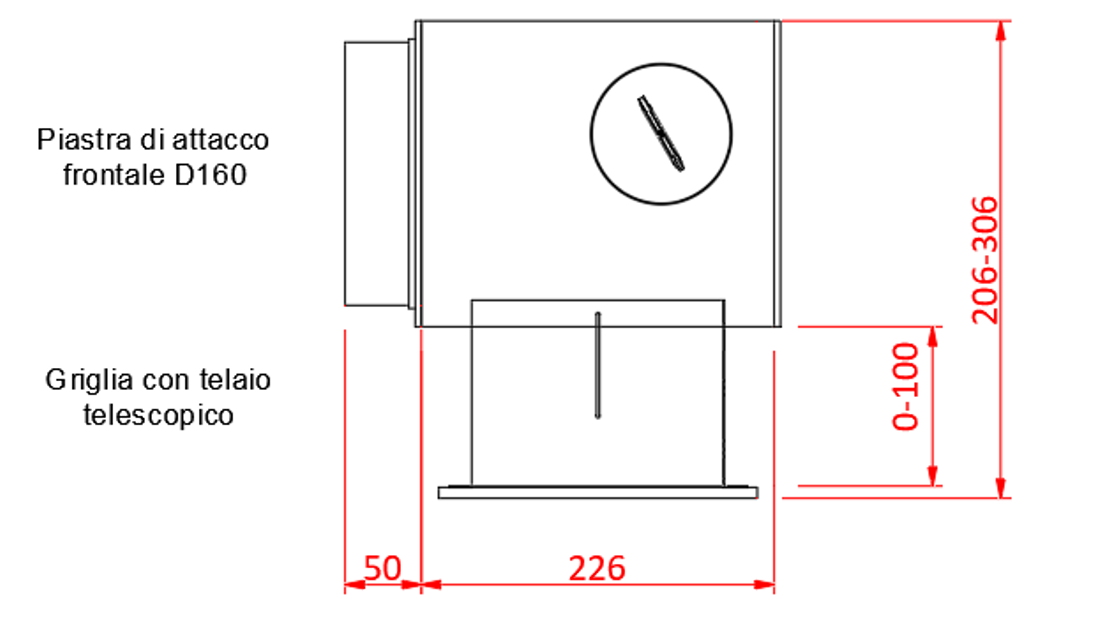

Box di distribuzione small con accessorio griglia

Dimensioni box di distribuzione small Eurotherm


Accessori


▪️Piastra frontale di attacco D125 (Art. 7740009009) e D160 (Art. 7740009010)
Piastra in PVC anticondensa di spessore 4 mm con collare D125/D160 avente guarnizione a doppio labbro per condotti flessibili. Provvista di guarnizione stesa lungo i bordi e viti di fissaggio. Dimensioni 429x196 mm.

▪️Piastra di distribuzione 4x D90 (Art. 7740009008)
Piastra in PVC anticondensa di spessore 4 mm con 4x adattatori per condotto D90 Eurotherm con un diaframma a setti concentrici. Provvista di guarnizione stesa lungo i bordi e viti di fissaggio. Dimensioni 429x196 mm.

▪️Adattatore D90, 2 pz (Art. 7730008006, qui)
Adattatore per condotto D90 Eurotherm, realizzato in polietilene (PE) da installare sul box di distribuzione per aumentare il numero di attacchi per D90. Il fissaggio avviene avvitando l’adattatore sul filetto predisposto nel box. Dimensioni adattatore D99x59 mm (escl. filetto).

▪️Griglia con telaio telescopico (Art. 7740009011)
Griglia 435 x 204 mm in PVC anticondensa con alette a 40° e interasse 25 mm, corredata di cordini di sicurezza con asola e di telaio telescopico (prolunga) in lamiera zincata. La griglia è magnetica ed è fornita con filtro a nido d’ape fissato al telaio telescopico con velcro.

▪️Silenziatore per box small (Art. 7740009007)
Box silenziatore in PVC anticondensa di spessore 4 mm con due lati aperti. E’ isolato internamente con fibra di poliestere di spessore 10 mm rivestita di film di protezione in polietilene autoestinguente ed è dotato di due semi-paratie per rafforzare l’attenuazione acustica.
