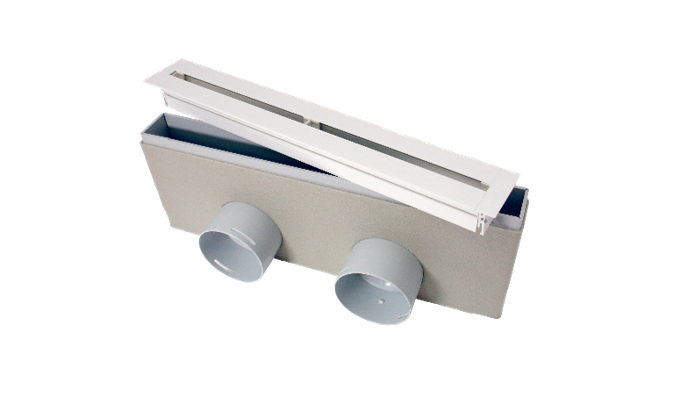

Il plenum bocchetta lineare (Art. 7770012050 per versione 500 mm e Art. 7770012100 per versione 1000 mm) è un raccordo che a seconda della taglia collega fino a due o quattro condotti D90 a un diffusore in PVC anticondensa, utilizzabile per l’immissione dell’aria negli ambienti. Il diffusore a corredo è dotato di un’unica feritoia e la sua forma lo rende ideale per fornire un certo getto o lancio dell’aria.
Il diffusore è fissato al plenum bocchetta mediante due molle fornite nella parte interna dei fianchi del plenum bocchetta. Per installazioni a soffitto è consigliabile completare la posa con cordino di sicurezza. A corredo del plenum bocchetta sono fornite staffe di fissaggio e viti.
Dimensioni

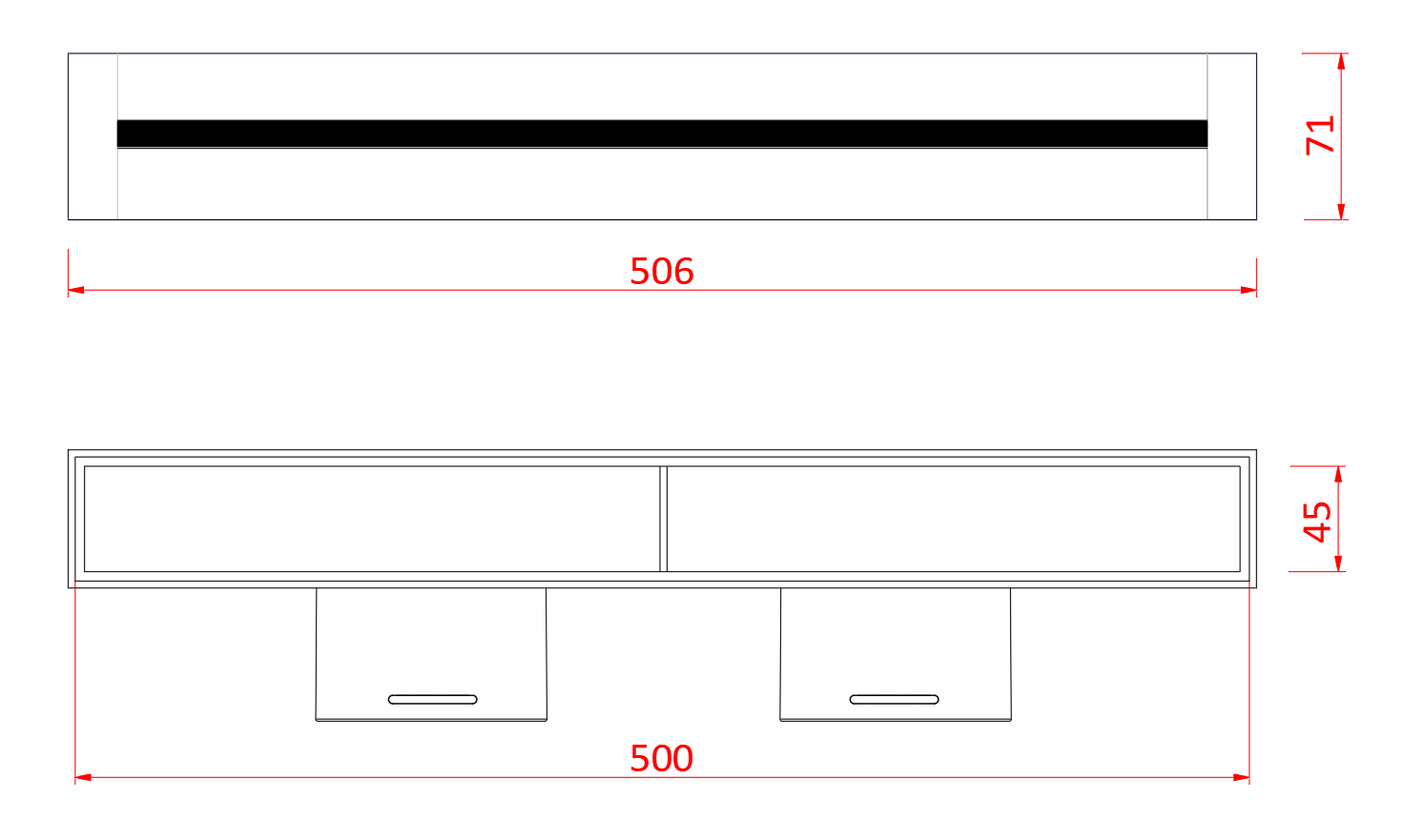

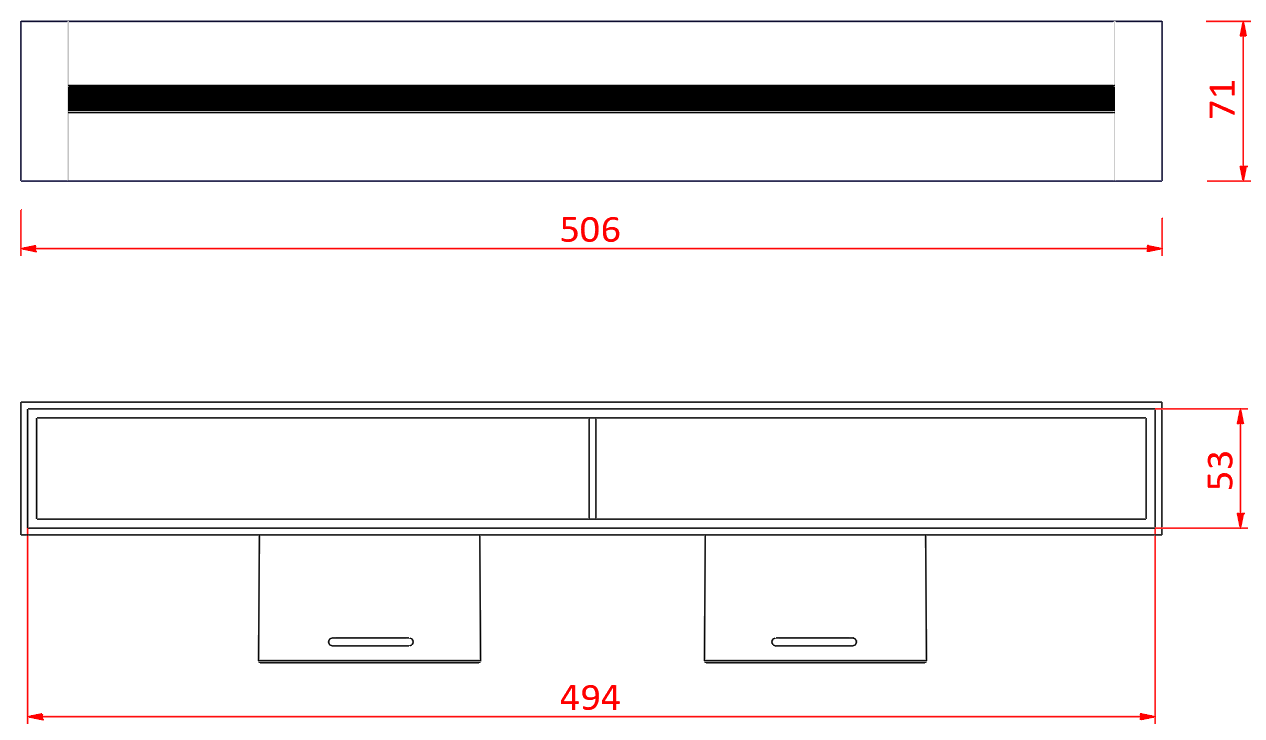

Dimensioni plenum bocchetta e diffusore taglia 500 mm

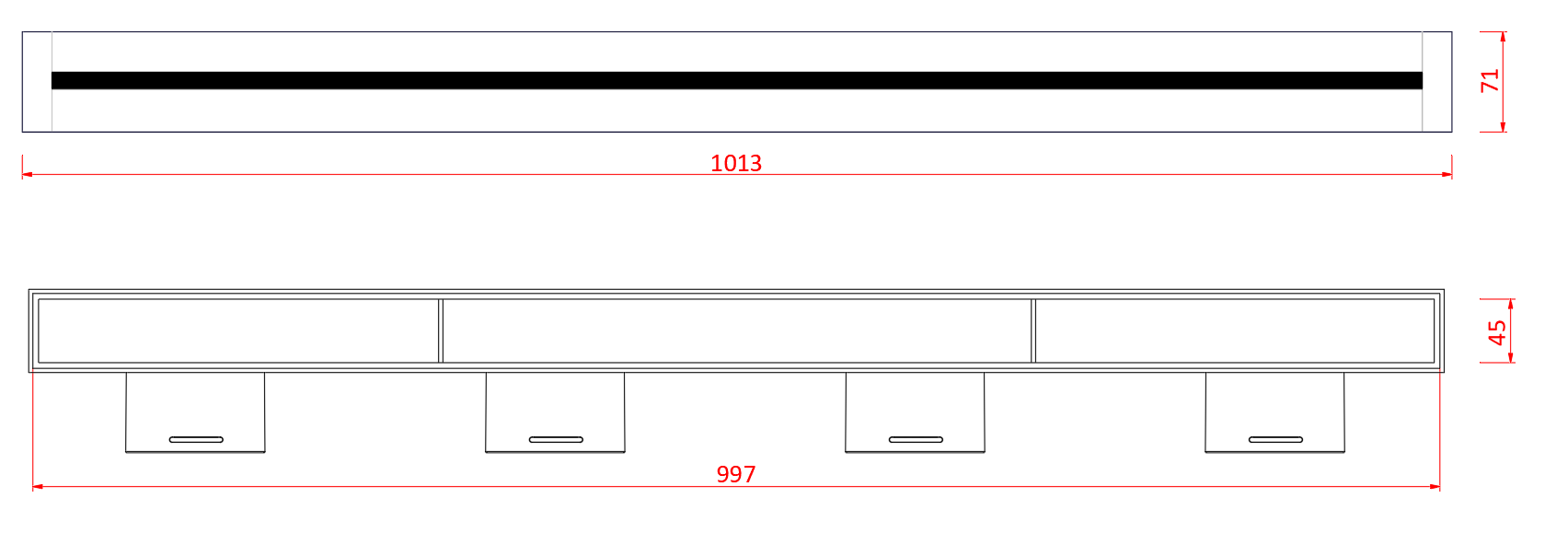

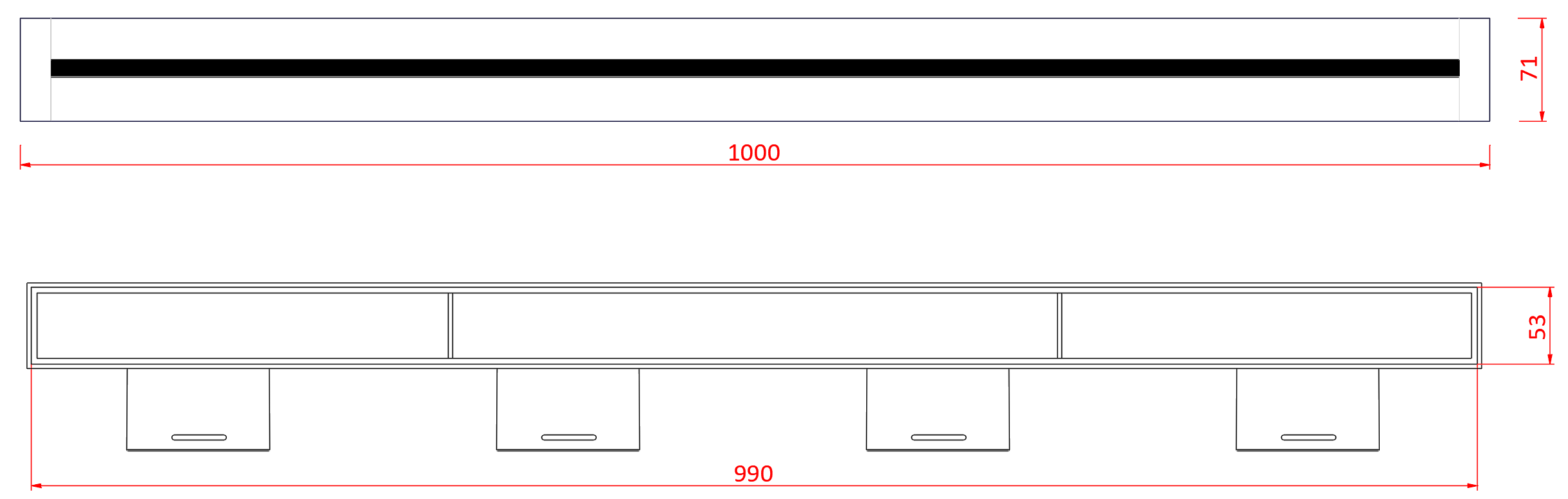

Dimensioni plenum bocchetta e diffusore taglia 1000 mm

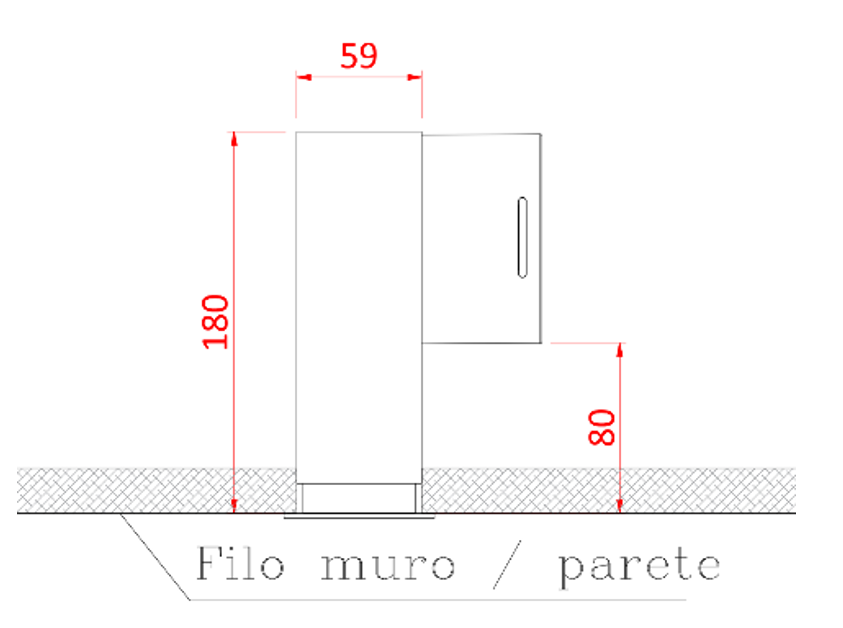

Vista laterale plenum bocchetta e diffusore taglia 500 mm e 1000 mm

Accessori
▪️Filtro per diffusore lineare in PVC 500 mm (Art. 7770013050) o 1000 mm (Art. 7770013100)
Il filtro per diffusore lineare in PVC è costituito da più moduli filtranti di schiuma di poliuretano rigido reticolato con cellule aperte con classe di filtraggio Coarse (ex-G2), rigenerabili tramite soffio d’aria o lavaggio in acqua. Lo stadio di filtraggio è previsto su ogni diffusore utilizzato per la ripresa dell’aria ai fini dell’estrazione o del ricircolo, mentre non deve essere installato sui diffusori di mandata.
