Plenum bocchetta rettangolare & accessori, ovvero il raccordo fra i condotti secondari e i diffusori

Il plenum bocchetta è l’interfaccia tra il sistema di condotti e il diffusore, ovvero il componente a vista che costituisce l’estremità della rete aeraulica. Eurotherm rende disponibili diverse tipologie di diffusore per garantire la personalizzazione dell’impianto e dell’estetica.

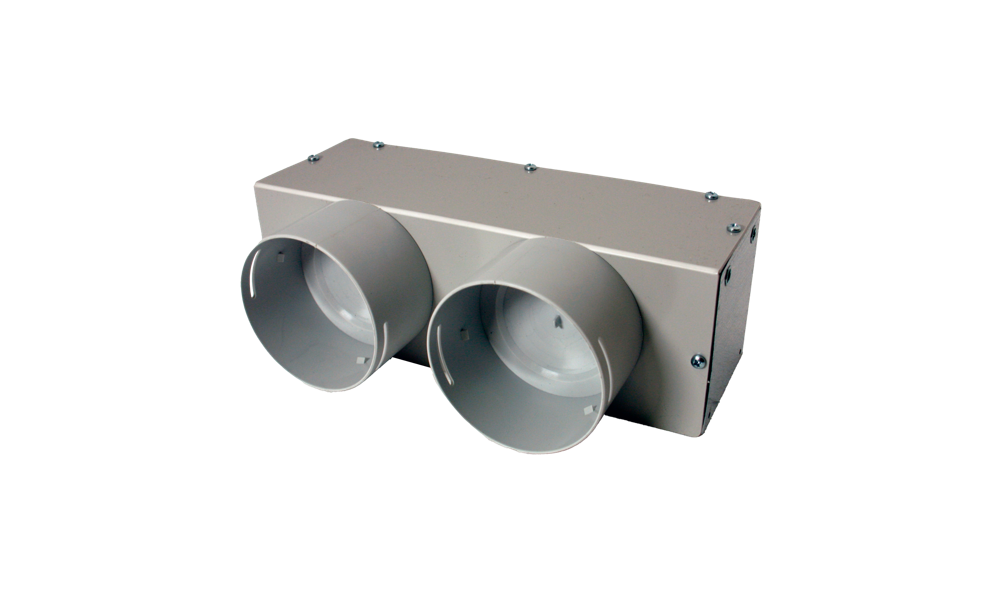

Il plenum bocchetta rettangolare (Art. 7760011002) è installabile sia a parete che a soffitto / controsoffitto ed è costituito da un corpo a forma di parallelepipedo a cui sono fissati due adattatori per condotto D90. Il plenum bocchetta è fornito con un tappo salva-malta in cartone.

Più in dettaglio, il plenum bocchetta è formato da una piastra ad L in PVC (detta coperchio) piegata in modo da combaciare con una seconda piastra in lamiera (detta base). Base e coperchio sono avvitati fra loro in fabbrica interponendo una guarnizione di tenuta.Grazie a questa sua conformazione, il plenum bocchetta ha la caratteristica di reversibilità: invertendo posizione di base e coperchio è infatti possibile rendere la distribuzione dell’aria frontale o laterale rispetto all’ingresso.

Il plenum bocchetta rettangolare può essere combinato con (1) l’accessorio kit di fissaggio per plenum bocchetta rettangolare, (2) l’accessorio prolunga che consente di estendere il plenum bocchetta di 7 cm e (3) l’accessorio kit rete + filtro, installabile in corrispondenza delle bocchette di ripresa dell’aria (estrazione e/o ricircolo).

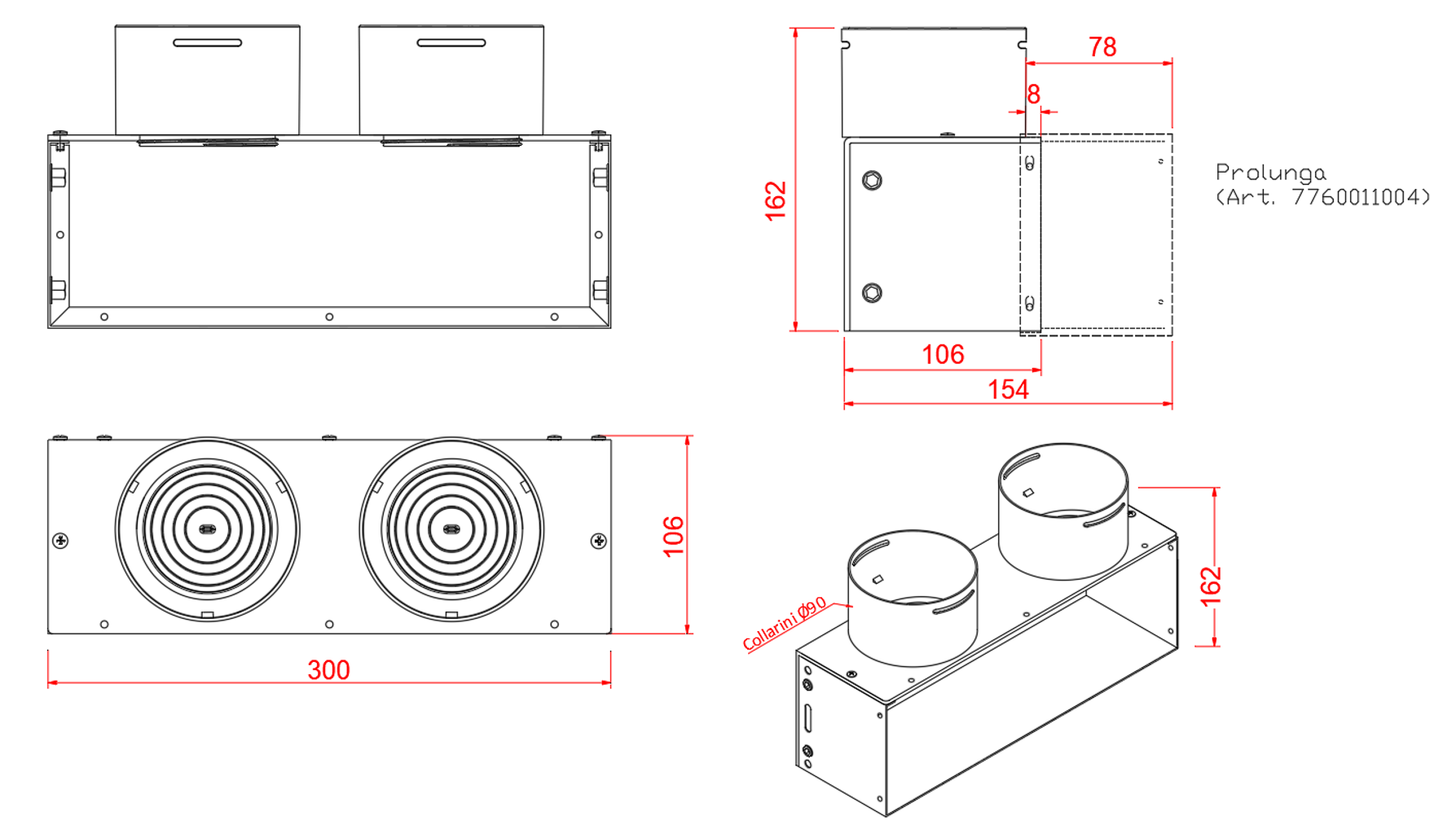

Dimensioni

Diffusori compatibili

▪️Diffusore a feritoie (Art. 7760011010, qui)
Il diffusore a feritoie è un grigliato in PVC anticondensa formato da una serie di alette inserite in una cornice. Il diffusore è dotato di magneti che consentono un facile fissaggio del diffusore al plenum bocchetta.

▪️Diffusore a schermo piatto (Art. 7760011012, qui)
Il diffusore a schermo piatto è uno schermo estetico piatto distanziato dalla parete o dal soffitto in modo da diffondere l’aria tangenzialmente alla parete nei quattro lati.

Accessori

▪️Kit di fissaggio (Art. 7760011013)
Il kit di fissaggio è formato da due staffe ad L in acciaio zincato, dotato di vari fori e asole per poter installare le staffe in diverse modalità e regolare la profondità del plenum bocchetta rispetto alla superficie di fissaggio. Non sono fornite viti e tasselli per il fissaggio alla parete di supporto.

▪️Prolunga per plenum bocchetta rettangolare (Art. 7760011004)
La prolunga estende il corpo del plenum bocchetta fino a circa 7 cm, aumentando così la distanza fra diffusore e punto di fissaggio. Questo trova applicazione, ad esempio, nel caso di installazioni in controsoffitto

▪️Kit filtro + rete (Art. 7760011006)
La rete con filtro è inseribile all’interno del corpo del plenum bocchetta e consente di filtrare l’aria in ingresso alle bocchette di ripresa (ovvero estrazione e/o ricircolo). Non deve essere invece installato in corrispondenza dell’immissione dell’aria nei locali. Il filtro deve essere periodicamente ispezionato e sostituito quando esausto (per ricambio filtri Art: 760011008, 10 pz, disponibile sul nostro canale e-shop).
