Plenum bocchetta tondo & accessori, ovvero il raccordo fra i condotti secondari e i diffusori

Il plenum bocchetta è l’interfaccia tra il sistema di condotti e il diffusore, ovvero il componente a vista che costituisce l’estremità della rete aeraulica. Eurotherm rende disponibili diverse tipologie di diffusore per garantire la personalizzazione dell’impianto e dell’estetica.

Il plenum bocchetta tondo (Art. 7750010001) è un raccordo a 90° che collega fino a due condotti semirigidi D90 a un diffusore (non a corredo), utilizzabile per l’immissione o l’estrazione dell’aria di un locale. Il plenum bocchetta è installabile sia a parete che a soffitto / controsoffitto ed è costituito da un corpo cilindrico di diametro interno D125 mm a cui sono fissati due adattatori per condotto D90. Il plenum bocchetta è fornito con tappo salva-malta in plastica.

Il plenum bocchetta tondo può essere combinato a: (1) l’accessorio prolunga che consente di distanziare il diffusore rispetto al corpo del plenum bocchetta e (2) l’accessorio anello con filtro installabile in corrispondenza delle bocchette di ripresa dell’aria (estrazione e/o ricircolo).

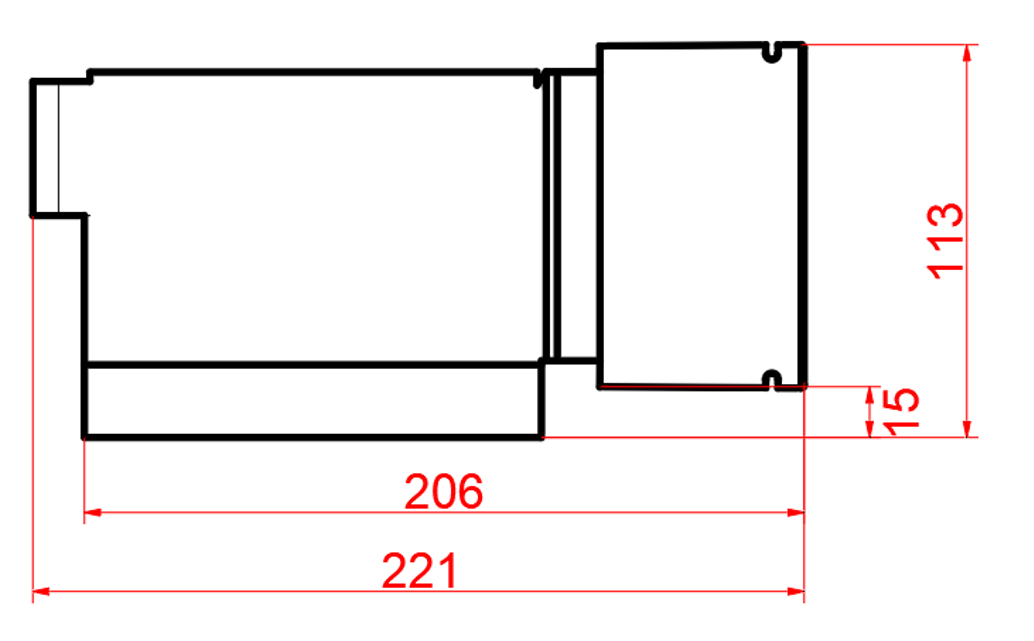

Dimensioni

Diffusori compatibili

▪️Diffusore tondo basic (Art. 7750010005, qui)
Il diffusore tondo essenziale che consente di immettere o estrarre l’aria dai locali ed è idonea sia per ristrutturazioni che per nuove costruzioni in edifici del settore residenziale, commerciale o terziario. Il diffusore è regolabile.

▪️Diffusore tondo design (Art. 7750010006, qui)
Questo diffusore di forma tonda consente di immettere o estrarre l’aria dai locali con una soluzione di design e senza tempo. L’innovativa forma elicoidale del distributore di aria consente di migliorare le prestazioni acustiche e di sfruttare l’effetto Coanda in immissione. Il diffusore è regolabile.

▪️Diffusore quadrato design (Art. 7750010007, qui)
Questo diffusore di forma quadrata consente di immettere o estrarre l’aria dai locali con una soluzione di design e senza tempo. L’innovativa forma elicoidale del distributore di aria consente di migliorare le prestazioni acustiche e di sfruttare l’effetto Coanda in immissione. Il diffusore è regolabile.

Accessori

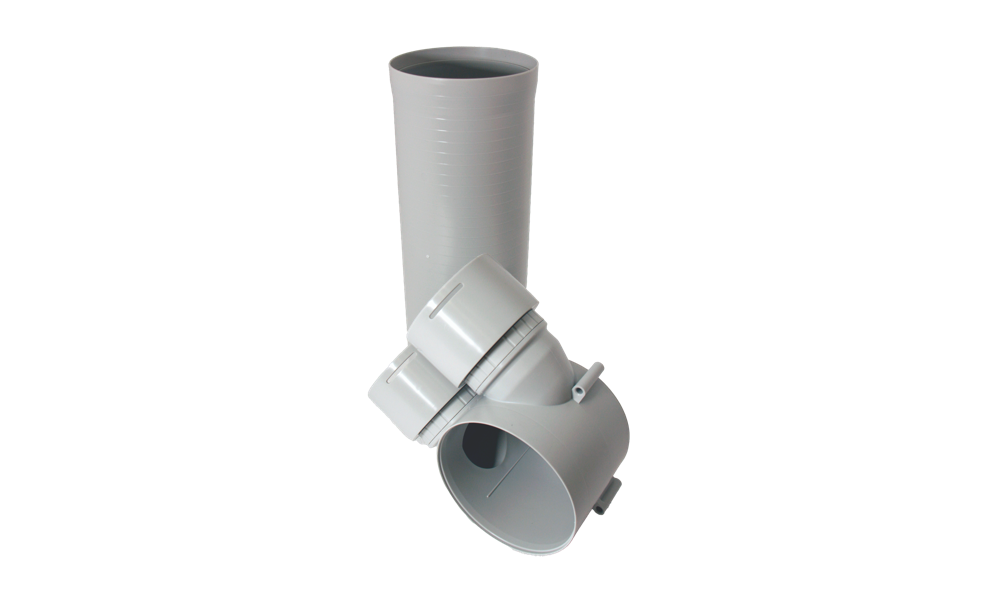

▪️Prolunga (Art. 7750010005)
La prolunga estende il corpo cilindrico del plenum bocchetta fino a circa 33 cm, aumentando così la distanza fra diffusore e punto di fissaggio. Questo trova utilizzo, ad esempio, nel caso di installazioni in controsoffitto. È possibile collegare più prolunghe una all’altra al fine di aumentare l’estensione totale.

▪️Anello con filtro (Art. 7750010003)
L’anello con filtro è inseribile all’interno del corpo cilindrico del plenum bocchetta e consente di filtrare l’aria in ingresso a bocchette di ripresa (ovvero estrazione e/o ricircolo). Il filtro deve essere periodicamente ispezionato e sostituito quando esausto (articolo per ricambio Art: 7750010004, 10 pz, disponibile sul nostro canale e-shop.).
