Leonardo Click&Safe 5,5 e 5,5 idro, Prestazioni termiche ottimali e massimo risparmio energetico

Superficie Soffitto
Tipologia Monofamiliare, Plurifamiliare, Terziario

Resa certificata WSP Lab
Disponibile nella versione standard e idro per locali umidi
Adduzioni inserite nella lastra
Raccordi premontati per la massima tenuta nel tempo
Collegamento tra pannelli con raccordi a doppia guarnizione (Click&Safe)

Leonardo Click&Safe 5.5 è il sistema di climatizzazione a soffitto di Eurotherm, pensato per garantire il massimo comfort in ogni stagione. Il pannello, spesso 60 mm, è composto da una lastra in cartongesso standard o idro accoppiata a un isolante in polistirene con grafite per un’alta efficienza termica. Grazie alla tubazione MidiX Plus disposta a serpentina con interasse di 5,5 cm, il calore si distribuisce in modo uniforme, assicurando prestazioni elevate. Il sistema include raccordi premontati Click&Safe per un collegamento rapido e sicuro tra i pannelli. Disponibile anche nella versione Idro, ideale per ambienti umidi.

Documenti correlati

scheda prodotto
voce di capitolato
voce di capitolato

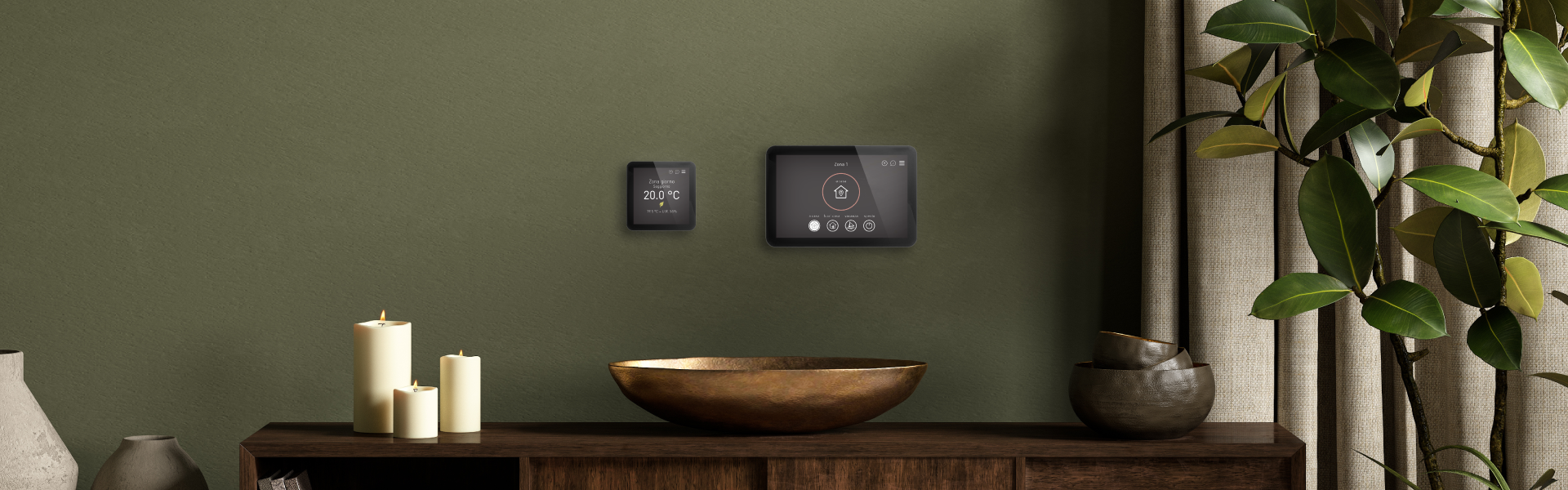

Alla guida dell’impianto radiante:
la regolazione Smart 365

Un’auto altamente performante ha bisogno di un pilota all’altezza. Ecco perché alla guida dei sistemi radianti Eurotherm c’è una tecnologia di gestione tanto avanzata quanto semplice da utilizzare. SmartComfort 365 e SmartOne 365 sono soluzioni a elevato quoziente di tecnologia per gestire completamente da remoto il riscaldamento e il raffrescamento degli ambienti. Entrambe pilotano i sistemi radianti a pavimento, parete e soffitto attraverso un software che memorizza le abitudini d’uso e ottimizza accensione, regolazione e spegnimento in modo da contenere i costi senza rinunciare al comfort. Le performance dell’impianto sono sempre al top.

Scopri tutte le funzionalità

SCHEDA TECNICA

Pannello in cartongesso o cartongesso idro tipo DH1 (EN 520) con assorbimento d’acqua ridotto di spessore 15 mm prefinito per il montaggio a soffitto accoppiato a 45 mm di polistirene espanso sinterizzato con grafite tipo Neopor^® o similare (λ_D = 0,031 W/mK secondo EN 13163), completo di tubazione a 5 strati in polietilene resistente alle alte temperature PE-RT del tipo II MidiX Plus (DIN 16833, EN 24033; ISO 22391; ISO 21003; EN 1264; EN ISO 11855; ISO 10508) con barriera all’ossigeno in EVOH nello spessore del tubo e permeabilità al vapore inferiore a 0,32 mg/(m²d) a 40 °C ed a 3,6 mg/(m²d) a 80 °C e pertanto rientrante nei limiti della norma DIN 4726 e EN 1264-4, caratteristiche di resistenza meccanica che lo rendono appartenente alle classi 4 e 5 a 6 bar (ISO 10508) per una vita prevista di 50 anni; tubazione MidiX Plus 10 x 1,3 mm disposta a serpentina ad andamento serpeggiante con percorso ottimizzato per aumentare l’area di sicurezza per il fissaggio e interasse 5,5 cm. Nello strato di isolamento sono presenti due barre in tubazione multistrato in PE-RT tipo II (PE-RT II/AL/PE-RT II) 20 x 2 mm ( EN ISO 21003) necessarie per il collegamento idraulico dei pannelli con il collettore di distribuzione. I pannelli con dimensioni 1200 x 2000 mm e 600 x 2000 mm sono divisibili a metà. La tubazione è dotata di raccorderia speciale Click&Safe in PPSU premontata del tipo a stringere sulla tubazione tramite anelli in PPSU per un fissaggio rapido tra i pannelli.

1
Lastra isolante in EPS
2
Tubazione MidiX Plus a 5 strati
3
Raccordi premontati sulla tubazione
4
Dorsale idraulica
5
Lastra in cartongesso con tracciatura laser

perchè sceglierlo

Bassa inerzia termica

Il sistema a soffitto Leonardo garantisce un’elevata resa e una bassissima inerzia termica grazie al tubo MidiX 10x1,3 mm, alla tubazione integrata nel cartongesso — che incrementa la resa dell’8% rispetto al tubo nell’isolante — e alla particolare geometria a serpentina.

Le fotografie termografiche mostrano il sistema in funzione in raffrescamento con acqua a 18°C, raggiungendo il regime in soli 20 minuti. Le prestazioni sono certificate secondo EN 14037-5:2016 per il riscaldamento ed EN 14240:2005 per il raffrescamento.

plus di progettazione

Dorsale idraulica preinstallata

La dorsale idraulica già integrata all’interno del pannello, progettata per agevolare il collegamento in serie dei pannelli, semplifica notevolmente le operazioni di installazione in cantiere.

Nuovo raccordo Click&Safe

I raccordi premontati a stringere garantiscono massima tenuta nel tempo, grazie alla doppia guarnizione sui connettori tra i pannelli. Il sistema collega 10 m² in meno di 10 minuti, senza attrezzi, con clip di sicurezza per un montaggio preciso e affidabile.

Istruzioni digitali per la posa

Ogni pannello Leonardo è dotato di un QR code che consente di accedere a manuali tecnici, video istruzioni e altre risorse direttamente dallo smartphone, rendendo l’installazione e la manutenzione più rapide e facili.

Modularità della pannellatura

Il nuovo sistema introduce un approccio completamente rinnovato e più efficiente rispetto al modello precedente. Una delle innovazioni principali è la disponibilità di pannelli modulari in una gamma di dimensioni standardizzate che elimina la necessità di tagliare i pannelli durante l’installazione. Se necessario, i pannelli con dimensioni 1200x2000 mm e 600x2000 mm sono divisibili a metà.

Realizzazione flessibile

L’estrema versatilità del sistema Leonardo si riscontra sia in sede di progettazione che d’installazione. Il pannello è stato concepito con una tubazione integrata avente due circuiti autonomi. È possibile quindi tagliare la lastra in cartongesso in due parti esattamente speculari, ognuna delle quali equipaggiata della propria tubazione.

Garanzia senza limite di tempo

Impianti radianti Eurotherm più sicuri e garantiti senza limite di tempo da ITAS assicurazioni. Eurotherm estende all'intera durata di vita dell'impianto radiante la garanzia per difetti o vizi originari su tutti i prodotti della sua vasta gamma.
