Leonardo 3,5 e idro, Il soffitto radiante ad altissime prestazioni e risparmio energetico con passo 3,5 cm
- Superficie Soffitto
- Tipologia Monofamiliare, Plurifamiliare, Terziario
Resa certificata WSP Lab
Adduzioni inserite nella lastra
Disponibile nella versione standard e idro per locali umidi
Leonardo 3,5 e Leonardo idro soddisfano sia le esigenze di riscaldamento sia quelle di raffrescamento. Il sistema Leonardo è composto da pannelli modulari in cartongesso con tubazione MidiX Plus passo 3,5 cm già inserita, che massimizza la superficie di scambio tra tubazione e cartongesso. Il pannello in cartongesso o cartongesso idro è fornito accoppiato ad una lastra isolante in EPS sinterizzata con grafite disponibile nella versione con interasse 3,5 cm.
Documenti correlati
scheda prodotto - voce di capitolato
- voce di capitolato
.jpg) | RADIANTE SMARTIl sistema intelligente e facile da gestireI sistemi radianti Eurotherm sono dotati di una tecnologia di gestione tanto avanzata quanto semplice da utilizzare. L’impianto radiante non è mai stato così intelligente. |
|---|
SCHEDA TECNICA
Pannello in cartongesso da 15 mm prefinito per il montaggio a soffitto accoppiato a 35 mm di polistirene espanso sinterizzato con grafite tipo Neopor®o similare (λD=0,030 W/m·K secondo EN 13163), completo di tubazione a 5 strati in polietilene resistente alle alte temperature PE-RT del tipo II MidiX Plus (DIN 16833, ISO 24033, ISO 22391, ISO 21003, EN 1264) con barriera all’ossigeno in EVOH nello spessore del tubo e permeabilità al vapore inferiore a 0,32 mg/(m²d) a 40°C ed a 3,6 mg/(m²d) a 80°C e pertanto rientrante nei limiti della norma DIN 4726 e EN 1264-4, caratteristiche di resistenza meccanica che lo rendono appartenente alle classi 4 e 5 a 6 bar (ISO 10508) per una vita prevista di 50 anni; tubazione MidiX Plus 10 x 1,3 mm d disposta a serpentina ad andamento serpeggiante con percorso ottimizzato per aumentare l’area di sicurezza per il fissaggio e interasse 3,5 cm; per garantire la costante qualità del prodotto la tubazione MIDIX PLUS è soggetta a verifica e controllo di prodotto e processo da ente terzo KIWA N.V., e provvista di certificazione di sistema KOMO K 86478 e DIN CERTCO 3V399 PE-RT e di marcatura CE tramite ETA 17-1013; sulla superficie del pannello è presente un disegno laser che indica la posizione del tubo; tubazione completa di anelli per il collegamento; nello strato di isolamento è presente una barra in tubazione multistrato in PE-RT tipo II (PE-RT II/AL/PE-RT II) 20 x 2 mm (EN ISO 21003), tappata, pre-espansa e completa di anelli per il collegamento idraulico dei pannelli con le linee di adduzione principali, con caratteristiche di resistenza meccanica che lo rendono appartenente alle classi 1, 2, 4 e 5 a 10 bar, è impermeabile all’ossigeno secondo norma DIN 16836 e risponde alle prescrizioni della norma EN ISO 11855 e UNI EN 1264-4, con certificazione della tenuta delle connessioni idrauliche secondo EN ISO 21003-5. Finitura liscia. Peso specifico in esercizio: ~16,7 kg/m²
- 1
Lastra isolante in EPS sinterizzata con grafite Neopor® di BASF
- 2
Lastra incartongesso con tracciatura laser area di sicurezza tubazione
- 3
Tubazione MidiX Plus a 5 strati
perchè sceglierlo
Bassa inerzia termica
Il diametro e lo spessore del tubo utilizzato (MidiX 10x1,3 mm), la tubazione integrata nel cartongesso che aumenta la resa dell’8% rispetto al tubo inserito nell’isolante, e la sua particolare geometria a serpentina, fanno di Leonardo un sistema a soffitto dall’alta resa che conferisce all’impianto una bassissima inerzia termica.
Di lato alcune fotografie termografiche del sistema Leonardo nella sua messa in funzione in raffrescamento con temperatura media dell’acqua pari a 18° C. Si noti come dopo appena 20 minuti, il sistema sia già arrivato a regime.
plus di progettazione
Progettazione e realizzazione flessibile

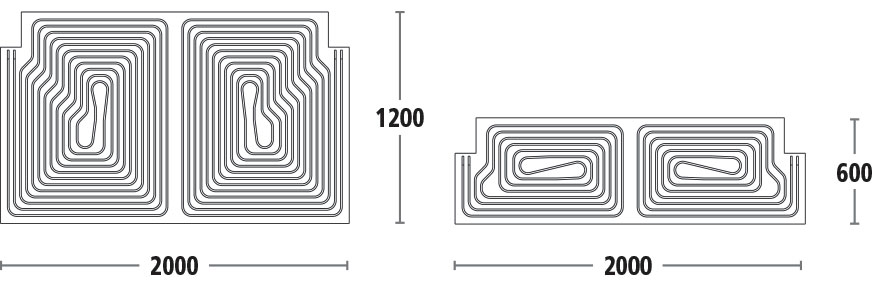

L’estrema versatilità del sistema Leonardo si riscontra sia in sede di progettazione che d’installazione. Il pannello è stato concepito con una tubazione integrata avente due circuiti autonomi. È possibile quindi tagliare la lastra in cartongesso in due parti esattamente speculari, ognuna delle quali equipaggiata della propria tubazione.
Sistema
certificato
WSP lab

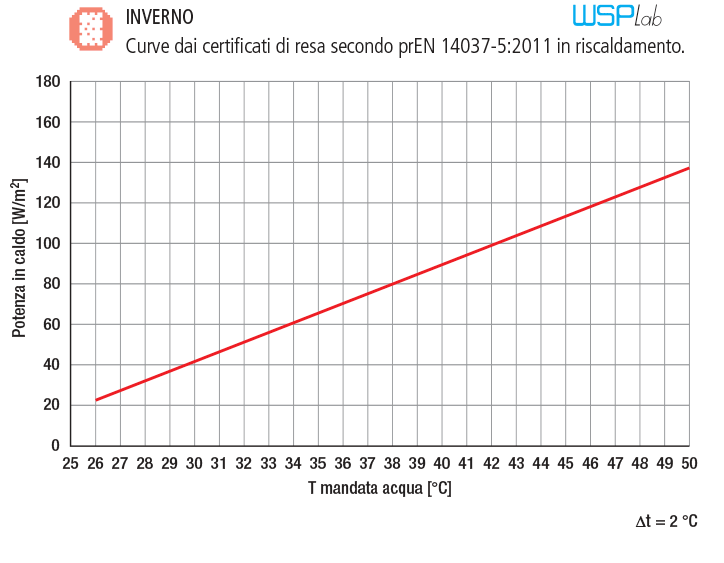

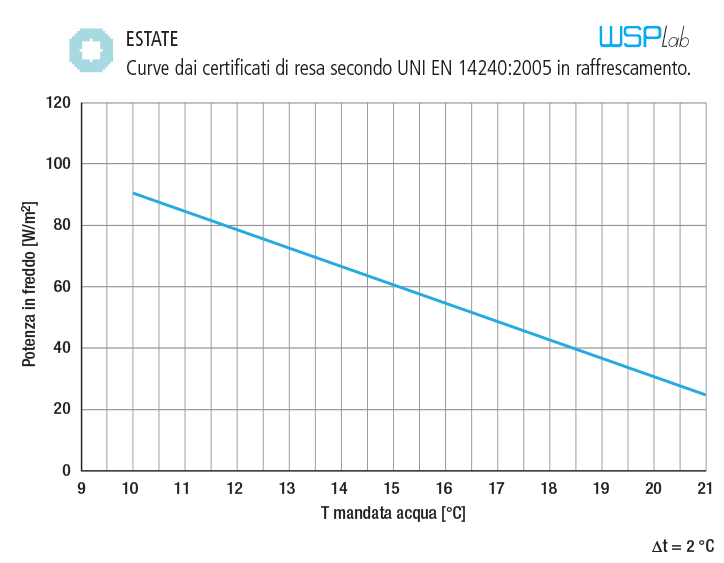

Rese in riscaldamento e raffrescamento certificate secondo la norma EN 14037-5 - EN 14240.
Garanzia senza limite di tempo
Impianti radianti Eurotherm più sicuri e garantiti senza limite di tempo da ITAS assicurazioni. Eurotherm estende all'intera durata di vita dell'impianto radiante la garanzia per difetti o vizi originari su tutti i prodotti della sua vasta gamma.
