Soffitto metallico EASY-KLIMA, Comfort climatico e acustico per i grandi spazi
- Superficie Soffitto
- Tipologia Terziario
Più di 1 milione di metri quadrati installati
Ridotta altezza di installazione
Acustica di alta qualità
Adatto per lavori di ristrutturazione
Perfetta combinazione di estetica e funzionalità, semplicissimo da installare e totalmente integrabile nell'ambiente, EASY-KLIMA® è la soluzione ideale per riscaldare e raffrescare gli ambienti di lavoro. È un soffitto versatile e dai costi contenuti che contribuisce a rendere il clima e l’acustica estremamente confortevoli, senza però trascurare l’estetica. I soffitti metallici sono progettati per creare una linea continua nello spazio e per integrarsi con eleganza e discrezione in qualsiasi stile d’arredo. Il soffitto è costituito da pannelli (doghe) in acciaio, spessore 0,5 mm, uniformemente perforati, e tubazione Midix Plus 14x1,25 mm. Doghe metalliche e tubazione sono agganciate a un telaio per mezzo di un sistema di fissaggio rapido (quick-binder).
Documenti correlati
voce di capitolato - Documentazione
.jpg) | RADIANTE SMARTIl sistema intelligente e facile da gestireI sistemi radianti Eurotherm sono dotati di una tecnologia di gestione tanto avanzata quanto semplice da utilizzare. L’impianto radiante non è mai stato così intelligente. |
|---|
SCHEDA TECNICA
Il soffitto è costituito da pannelli (doghe) in acciaio tipo CL225 con fori da Ø 2 mm – 18,7% della superfice è forata, per ottenere un soffitto uniformemente perforato. I soffitti saranno installati per ottenere superfici perfettamente orizzontali, senza increspature o altri difetti.. Larghezza doga: 225 mm Lunghezza doga: secondo le dimensioni del locale (max. 8000 mm).
Il telaio di sospensione è costituito da profili di colore nero in acciaio preverniciato su entrambi i lati con verniciatura a forno. Spessore: 0,6 mm Dimensioni: altezza 39 mm lunghezza 32 mm I profili sono dotati di punzoni ad una distanza di 25 mm per consentire il ritaglio (per le diverse lunghezze) e l’aggancio dei pannelli di tutti i moduli. La parte superiore del supporto è provvista di incastri fissaggio ogni 50 mm per fissare il profilo portante con un veloce bloccaggio (quickbinder) alla struttura di supporto.
La struttura del telaio di sospensione risulta invisibile ed è progettata in modo tale che ciascun pannello possa essere rimosso individualmente senza particolare attrezzatura.
Tubazione a 5 strati in polietilene resistente alle alte temperature PE-RT del tipo II MidiX Plus (ISO 22391, ISO 24033, ISO 21003, EN 1264, BRL 5602, BRL 5607, DIN 4726) con barriera all'ossigeno in EVOH nello spessore del tubo e permeabilità al vapore inferiore a 0,32 mg/(m²d) a 40°C ed a 3,6 mg/(m²d) a 80°C testata secondo ISO 17455 in corrispondenza alle normative BRL 5602 - BRL 5607 e DIN 4726, EN1264-4, con, caratteristiche di resistenza meccanica che lo rendono appartenente alle classi 4 a 6 bar (ISO 10508) per una vita prevista di 50 anni; diametro 14 x 1,25 mm (UNI EN 1264-4); posabile a freddo; fornito in rotoli d’opportuno metraggio, stoccati in modo che la tubazione sia protetta dalla radiazione solare; sulla tubazione sono riportate le caratteristiche meccaniche e i metri di svolgimento e i residui del rotolo. Certificazione di sistema KOMO K 86478 e DIN CERTCO 3V399 PE-RT.
RESA IN RAFFRESCAMENTO
Il sistema permette di raggiungere rese in raffrescamento superiori ai 100 W/m2 come riportato nel grafico sottostante che illustra le rese ottenute secondo la norme EN 14240 in laboratorio di prova abilitato. Le prove sono state eseguite in condizioni statiche (camera climatica).
ΔT tra la temperatura ambiente di riferimento e la temperatura media dell’acqua = 10 K
74 W/m²
.png)
RESA IN RISCALDAMENTO
Le rese in riscaldamento sono state ottenute secondo la norma EN 14037 in laboratorio di prova abilitato. Le prove sono state eseguite in condizioni statiche (camera climatica).
ΔT tra la temperatura media dell’acqua e la temperatura ambiente di riferimento = 15 K
96 W/m² (Conforme allo standard EN 14037)
.png)

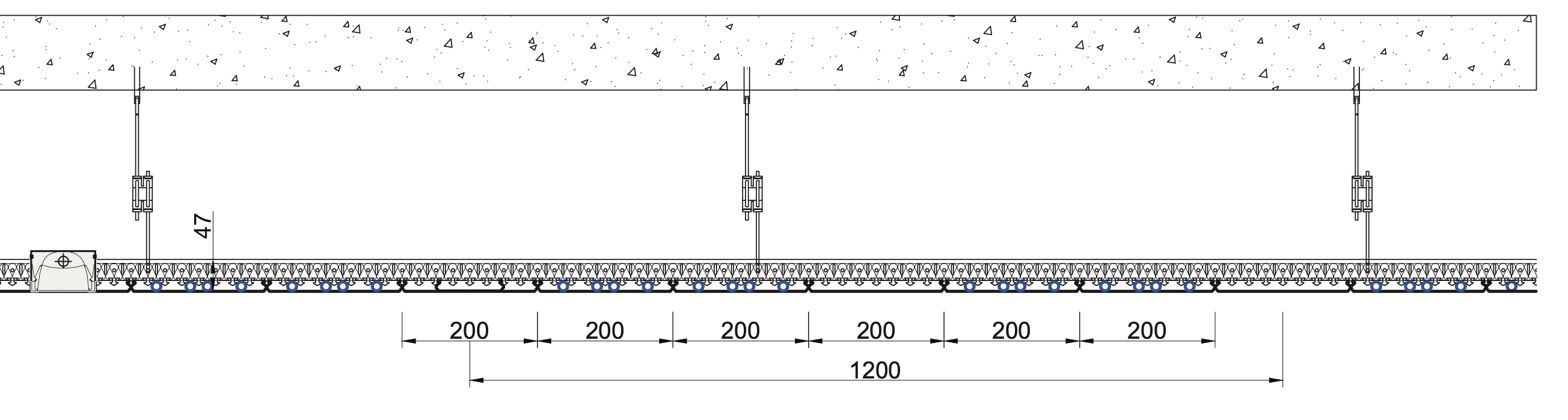

- 1
Isolante in lana di vetro minerale imbustata in foglio in PE
- 2
Telaio di sospensione verniciato colore nero
- 3
Tubazione Midix Plus a 5 strati
- 4
Doghe fonoassorbenti in acciaio
perchè sceglierlo
Elegante integrazione nell'ambiente
La modularità delle doghe metalliche permette di conformare il progetto all'ambiente e di installare il soffitto radiante in qualsiasi tipologia di spazio. Con la stessa facilità è possibile inserire la parte d'impiantistica (illuminazione, bocchette aria, ecc.) e accessoria (segnaletica, apparecchiature varie, ecc.).
plus di progettazione
Attenuazione del rumore ambientale
I pannelli in acciaio del soffitto metallico hanno ottime qualità acustiche, attenuano qualsiasi riverbero rendendo confortevole l'acustica ambientale. Se ciò non bastasse, possono essere utilizzate barriere acustiche per attutire maggiormente il rumore ambientale tra ufficio e ufficio o tra ufficio e corridoi.
Assenza di manutenzione
Il soffitto metallico è esente da manutenzione perché non contiene motori o filtri per la climatizzazione, inoltre contiene il 90% in meno di collegamenti rispetto ad altri sistemi, caratteristica che velocizza ulteriormente la fase di montaggio. Le doghe modulabili consentono di inserire gli elementi degli impianti con facilità e con la stessa facilità è possibile intervenire in caso di guasti all’impianto elettrico. Lo spostamento o l’aggiunta di pareti divisorie non prevede in nessun modo l’intervento sulla parte idraulica. I collegamenti sono effettuati nella zona del corridoio, mentre nelle aree di lavoro la tubazione risulta continua e senza interruzioni. Questa metodologia d’installazione del soffitto metallico permette di mettere in sicurezza le zone dove si svolgono attività più frequenti (es. uffici) annullando la possibilità di eventuali perdite all’interno dei locali utilizzati.
Sistema di fissaggio rapido
Grazie al sistema quick-binder, il fissaggio della tubazione e delle doghe metalliche risulta facile e veloce. Anche la rimozione doghe mettalliche è effettuata con la stessa semplicità.
Garanzia senza limite di tempo
Impianti radianti Eurotherm più sicuri e garantiti senza limite di tempo da ITAS assicurazioni. Eurotherm estende all'intera durata di vita dell'impianto radiante la garanzia per difetti o vizi originari su tutti i prodotti della sua vasta gamma.
