Leonardo 3,0 plus, Efficienza e prestazioni puntano sempre più in alto

  • Superficie Soffitto
  • Tipologia Monofamiliare, Plurifamiliare, Terziario
  • Resa certificata Istituto Giordano
  • Adduzioni inserite nella lastra
  • Raccordi senza O-Ring
  • Sistema radiante con tecnologia Activ’Air® in grado di assorbire e neutralizzare la formaldeide presente nell’aria.

Il sistema Leonardo 3,0 plus è composto da un pannello in cartongesso con tecnologia Activ’Air ® da 10 mm accoppiato a 40 mm di polistirene espanso sinterizzato con grafite per uno spessore totale di 50 mm. Il pannello di cartongesso è completo di tubazione a 5 strati in polietilene con barriera all’ossigeno EVOH. La tubazione MidiX Plus in polietilene resistente alle alte temperature, interasse 3 cm, è disposta a serpentina. È ideale sia per il riscaldamento invernale e che per il raffrescamento estivo.

Leonardo 3,0 plus

RADIANTE SMART

Il sistema intelligente e facile da gestire

I sistemi radianti Eurotherm sono dotati di una tecnologia di gestione tanto avanzata quanto semplice da utilizzare.

L’impianto radiante non è mai stato così intelligente.
Scopri subito tutte le funzioni e i vantaggi di SmartComfort 365.


SCOPRI DI PIù



SCHEDA TECNICA

Pannello in cartongesso con tecnologia Activ’Air® da 10 mm prefinito accoppiato a 40 mm di polistirene espanso sinterizzato con grafite (lD=0,030 W/m·K secondo EN 13163), completo di tubazione a 5 strati in polietilene resistente alle alte temperature PE-RT del tipo II MidiX Plus (DIN 16833, ISO 24033, ISO 22391, ISO 21003, EN 1264) con barriera all’ossigeno in EVOH nello spessore del tubo e permeabilità al vapore inferiore a 0,32 mg/(m 2 d) a 40°C ed a 3,6 mg/(m 2 d) a 80°C e pertanto rientrante nei limiti della norma DIN 4726 e EN 1264-4, caratteristiche di resistenza meccanica che lo rendono appartenente alle classi 4 e 5 a 6 bar (ISO 10508) per una vita prevista di 50 anni; tubazione MidiX Plus 10 x 1,3 mm disposta a serpentina e interasse 3,5 cm; sulla superficie del pannello è presente un disegno laser che indica la posizione del tubo; tubazione completa di anelli per il collegamento; nello strato di isolamento è presente una barra in tubazione multistrato in PE-RT tipo II (PE-RT II/AL/PE-RT II) 20 x 2 mm (EN ISO 21003) necessaria per il collegamento idraulico dei pannelli con il collettore di distribuzione. Finitura liscia.

max-width:100%; max-height: auto;

max-width:100%; max-height: auto;

  • 1
    Lastra isolante in EPS sinterizzata con grafite Neopor® di BASF
  • 2
    Lastra incartongesso con grafite provvisto di tracciatura laser area di sicurezza tubazione
  • 3
    Tubazione MidiX Plus a 5 strati
Leonardo 3,0 plus
perchè sceglierlo

Bassa inerzia termica

Il diametro e lo spessore del tubo utilizzato (MidiX 10x1,3 mm), la tubazione integrata nel cartongesso che aumenta la resa dell’8% rispetto al tubo inserito nell’isolante, e la sua particolare geometria a serpentina, fanno di Leonardo un sistema a soffitto dall’alta resa che conferisce all’impianto una bassissima inerzia termica.

Di lato alcune fotografie termografiche del sistema Leonardo nella sua messa in funzione in raffrescamento con temperatura media dell’acqua pari a 18° C. Si noti come dopo appena 20 minuti, il sistema sia già arrivato a regime.

plus di progettazione

Progettazione e realizzazione flessibile

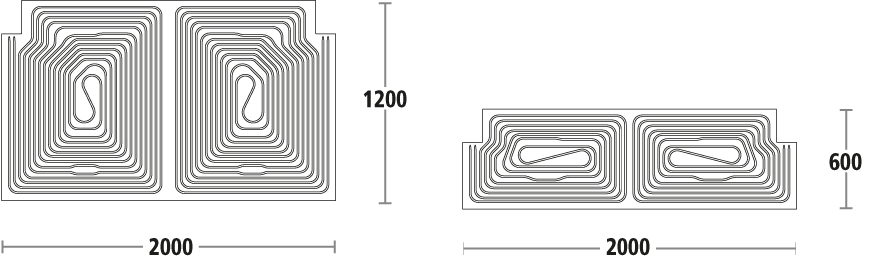

L’estrema versatilità del sistema Leonardo si riscontra sia in sede di progettazione che d’installazione. Il pannello è stato concepito con una tubazione integrata avente due circuiti autonomi. È possibile quindi tagliare la lastra in cartongesso in due parti esattamente speculari, ognuna delle quali equipaggiata della propria tubazione.

Massima tenuta
dei raccordi
nel tempo

L’utilizzo di speciali raccordi senza O-ring per la tubazione 10x1,3 mm permette la massima tenuta nel tempo e la riduzione delle perdite di carico.

Sistema
certificato
Istituto Giordano

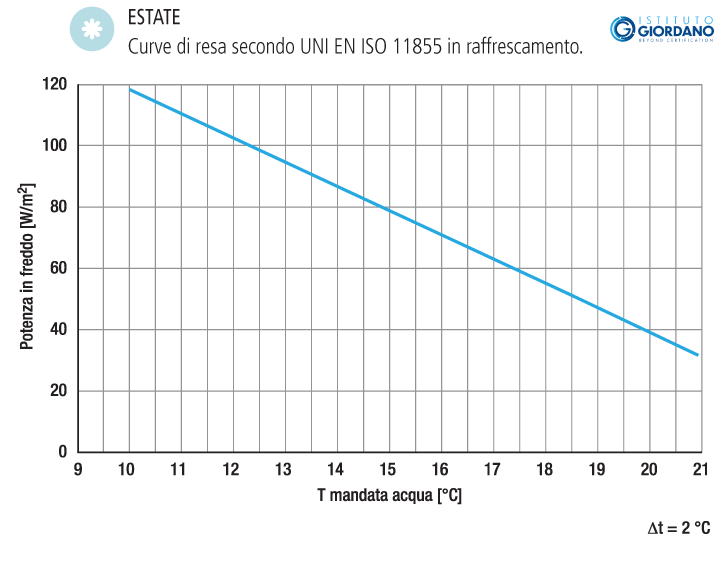

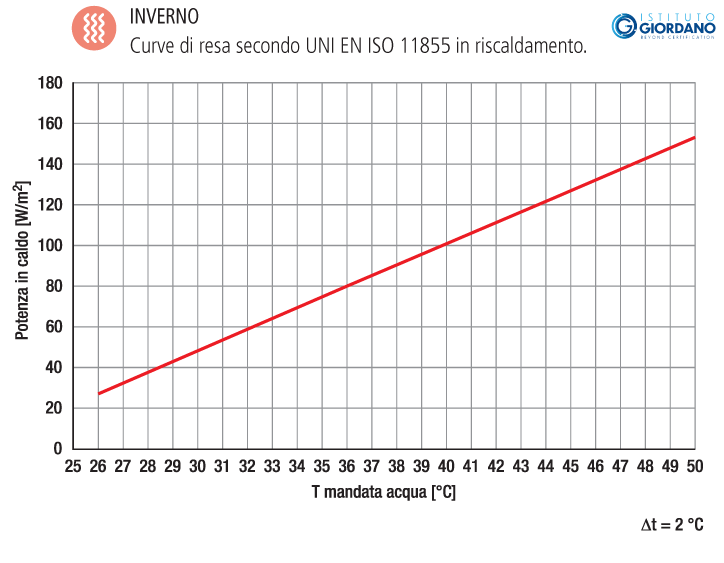

Rese in riscaldamento e raffrescamento certificate secondo la norma UNI EN ISO 11855 - UNI EN ISO 11855.

Garanzia senza limite di tempo

Impianti radianti Eurotherm più sicuri e garantiti senza limite di tempo da ITAS assicurazioni. Eurotherm estende all'intera durata di vita dell'impianto radiante la garanzia per difetti o vizi originari su tutti i prodotti della sua vasta gamma.

sistemi completi

Pacchetti completi di componenti e accessori
per tutte le esigenze.

Soffitto Leonardo 3,5 alta resa + caldo/freddo/aria

Riscaldamento e raffrescamento con il sistema soffitto Leonardo 3,5 alta resa, Smartcomfort 365, Command Mix SL e trattamento aria

Soffitto Leonardo 3,5 alta resa + caldo/climatica

Riscaldamento radiante con il sistema soffitto Leonardo 3,5 alta resa, Smartcomfort 365, Command Duo SL con stacco per alta temperatura

componi il tuo sistema

Nei pacchetti non trovi la soluzione per te?
Crea il tuo sistema, selezionando i componenti che preferisci.

prodotto scelto

Leonardo 3,0 plus

Regolazione Smart 365
Collettori e regolazioni
Trattamento aria
